Les électrodes d’un électrocardiogramme font le lien entre la peau et le tracé que l’équipe médicale interprète. Si elles sont mal posées, l’examen peut devenir bruité, trompeur, voire inutilisable; si elles sont bien préparées, on obtient un signal propre en quelques secondes. Je vais expliquer leur rôle, leur position, les variantes selon l’examen et les erreurs que je vois le plus souvent en pratique.
L’essentiel à retenir sur les électrodes d’un ECG
- Un ECG standard repose sur 10 électrodes pour produire 12 dérivations.
- Les électrodes ne lisent pas directement le cœur: elles captent des variations électriques à la surface de la peau.
- La pose correcte des électrodes précordiales V1 à V6 change fortement la qualité du tracé.
- Peau propre, sèche et peu grasse = moins d’artefacts et moins de répétitions inutiles.
- Un faux tracé peut venir d’un mauvais contact, d’un mouvement, d’une inversion de câbles ou d’une électrode décollée.
- Selon le contexte, les exigences ne sont pas les mêmes pour un ECG de repos, un ECG d’effort, un Holter ou une surveillance continue.
À quoi servent vraiment les électrodes d’un ECG
Je distingue toujours deux choses: l’électrode, qui capte le signal, et la dérivation, qui est la manière dont l’appareil reconstruit et affiche ce signal. Une électrode ECG ne “mesure” pas le cœur à elle seule; elle capte de minuscules différences de potentiel au niveau de la peau, puis l’appareil transforme ces données en un tracé lisible.
Dans un ECG de repos classique, on pose 10 électrodes pour obtenir 12 dérivations. C’est un point qui surprend souvent les patients, parce que l’on parle de “12 dérivations” alors qu’il y a moins d’électrodes physiques que de vues affichées. Cette distinction est importante, car elle explique pourquoi une pose imparfaite peut déformer plusieurs lignes du tracé à la fois.
En pratique hospitalière, la qualité du contact compte autant que la machine elle-même. Une électrode bien collée sur une peau préparée donne un signal stable; une électrode mal adhérente crée du bruit, des oscillations et parfois des fausses anomalies. C’est ce lien entre contact cutané et lecture électrique qui rend la pose plus stratégique qu’elle n’en a l’air, et cela nous amène naturellement au repérage anatomique.
Où se placent les électrodes sur un ECG standard

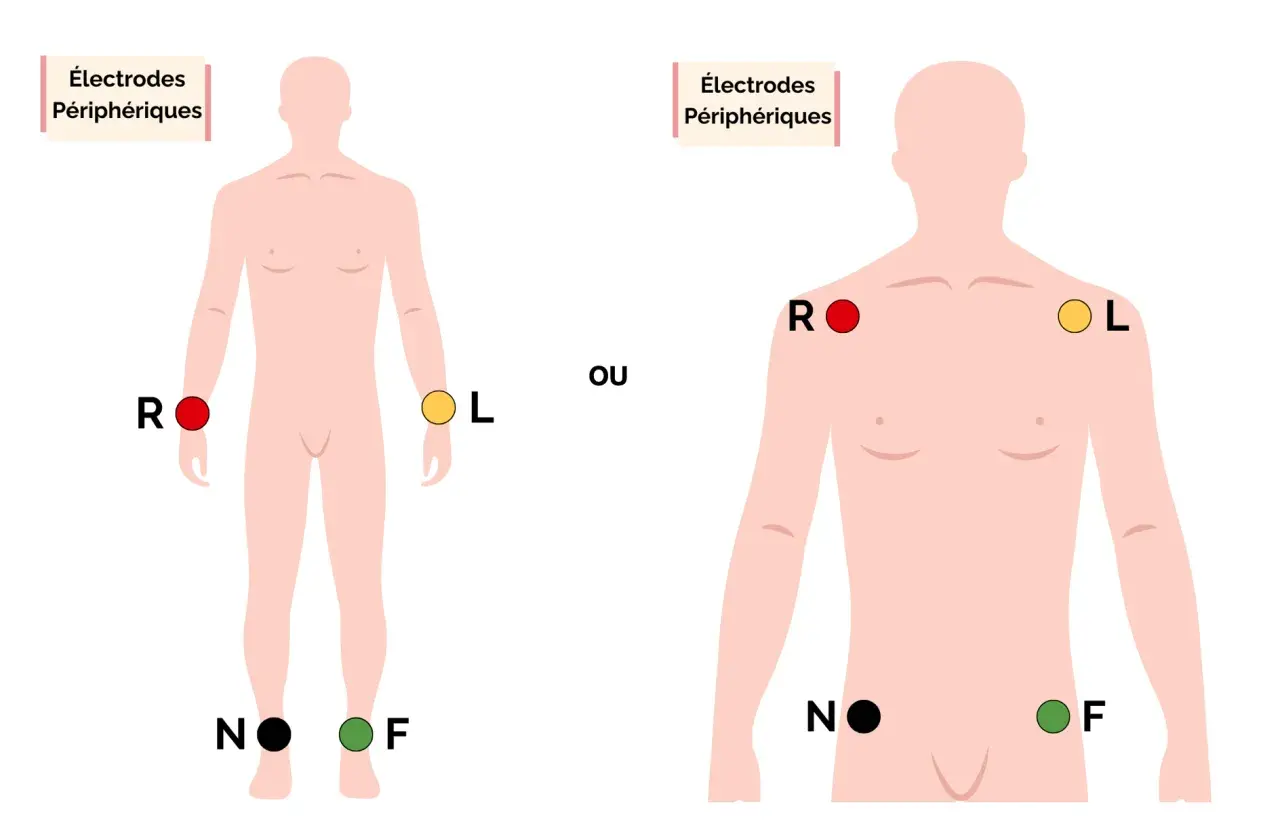

En France, le schéma de base reste le même dans la plupart des services: des électrodes sont placées sur la poitrine, les bras et les jambes. C’est ce qui permet de construire un ECG à 12 dérivations avec une lecture fiable et reproductible.
| Électrode | Position habituelle | Rôle clinique |
|---|---|---|
| Bras droit et bras gauche | Sur les membres supérieurs, ou plus proximalement si le contexte l’exige | Contribution au plan frontal |
| Jambe droite et jambe gauche | Sur les membres inférieurs, en gardant une pose symétrique | Référence et contribution au plan frontal |
| V1 | 4e espace intercostal, bord droit du sternum | Vue antéro-septale |
| V2 | 4e espace intercostal, bord gauche du sternum | Vue antéro-septale |
| V3 | Entre V2 et V4 | Zone de transition |
| V4 | 5e espace intercostal, ligne médio-claviculaire gauche | Repère central pour la suite du placement |
| V5 | Ligne axillaire antérieure, sur la même horizontale que V4 | Vue latérale |
| V6 | Ligne axillaire moyenne, sur la même horizontale que V4 | Vue latérale |

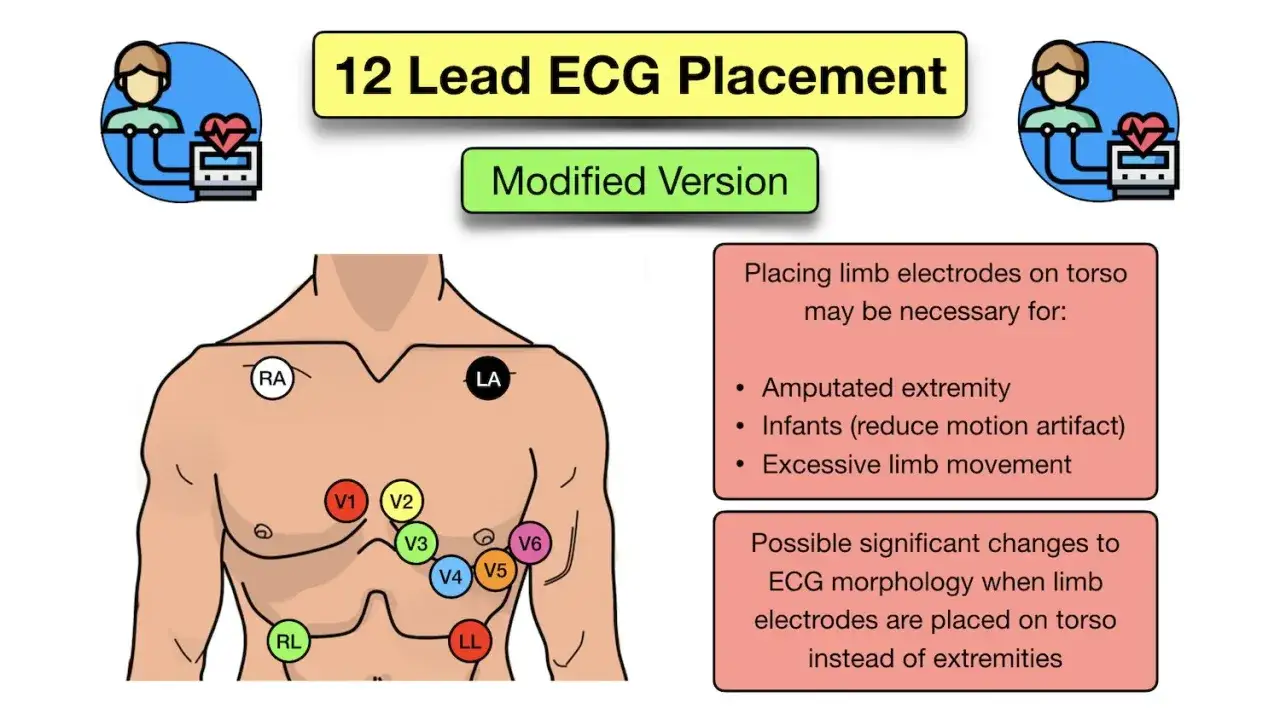

Le détail que je surveille le plus est la cohérence horizontale des précordiales: V4, V5 et V6 doivent rester alignées, et V1/V2 ne doivent pas être posées trop haut. Une erreur de quelques centimètres peut suffire à modifier la lecture du segment ST ou des ondes de repolarisation. En cas de contrainte anatomique ou de surveillance particulière, on peut adapter légèrement la pose, mais il faut alors la noter clairement pour interpréter le tracé correctement. Une fois ce repérage compris, il devient plus simple de choisir le bon type d’électrode selon l’examen.
Les principaux types d’électrodes selon l’examen
Le consommable n’est pas le même selon qu’il s’agit d’un ECG de repos, d’un examen d’effort ou d’une surveillance prolongée. Le choix dépend surtout de la durée, de la transpiration, de la mobilité du patient et de la sensibilité cutanée.
| Contexte | Type d’électrodes le plus courant | Ce que cela change | Point de vigilance |
|---|---|---|---|
| ECG de repos | Électrodes autocollantes, souvent pré-gélifiées | Pose rapide, signal stable si la peau est bien préparée | Peau sèche et propre indispensable |
| ECG d’effort | Électrodes adhésives avec bonne tenue | Résistent mieux au mouvement et à la sueur | Le décollement rapide fausse le tracé pendant l’exercice |
| Holter ECG | Électrodes prévues pour une tenue prolongée | Port sur 24 à 48 heures, parfois jusqu’à 7 jours selon l’appareil | Irritation cutanée, transpiration et frottement des câbles |
| Surveillance continue en service | Électrodes adaptées au monitorage | Suivi en temps réel du rythme cardiaque | Les branchements doivent rester stables malgré les soins et les déplacements |
Je retiens surtout qu’il n’existe pas une seule “bonne” électrode universelle. Le bon choix est celui qui tient dans la durée prévue, qui reste lisible malgré les mouvements, et qui respecte la peau du patient. Dans un service hospitalier, ce pragmatisme évite des reprises inutiles et fait gagner du temps aux soignants comme au patient. Reste alors la question la plus simple, mais souvent négligée: comment préparer la peau pour que tout cela fonctionne vraiment.
Préparer la peau pour éviter un tracé parasité
Avant de coller quoi que ce soit, je veux une peau propre, sèche et dégraissée. Crème, lotion, sueur ou forte pilosité augmentent la résistance de contact; le tracé devient alors plus fragile et parfois franchement illisible. Dans la pratique, un nettoyage rapide et une petite préparation ciblée font souvent plus que n’importe quel réglage technique.
- Retirer les crèmes, huiles ou résidus de savon.
- Sécher soigneusement la peau avant la pose.
- Couper les poils si nécessaire pour améliorer l’adhérence.
- Éviter les reliefs osseux, les cicatrices récentes et les zones irritées.
- Vérifier que les câbles ne tirent pas sur les électrodes.
- Demander au patient de rester calme et de ne pas parler pendant l’enregistrement.
Quand le contact est mauvais, le signal montre souvent une dérive de la ligne de base, du bruit musculaire ou une perte intermittente d’une dérivation. Je préfère alors recommencer proprement plutôt que d’interpréter un tracé douteux. C’est une règle simple, mais elle évite beaucoup d’erreurs d’interprétation. Une fois la peau bien préparée, le patient ressent généralement très peu de choses, sauf si l’on néglige un détail de pose ou de confort.
Ce que le patient ressent et les erreurs à ne pas banaliser
Un ECG est un examen non invasif et habituellement indolore. Le patient ressent surtout la fraîcheur du gel, la sensation de l’adhésif et, au retrait, une petite traction comparable à celle d’un pansement. Si la peau est sensible, rouge ou fragilisée, l’adhésif peut laisser une gêne passagère, mais on peut souvent adapter le matériel.
Les erreurs les plus fréquentes ne viennent pas de la machine, mais de la pose. J’en vois surtout trois: électrodes mal alignées, câbles inversés et patient trop mobile. Une pose trop haute de V1/V2, par exemple, peut modifier nettement l’allure du tracé et faire suspecter à tort une anomalie antérieure. De la même manière, une inversion de câbles peut fabriquer un ECG “bizarre” qui n’a rien de cardiaque.
Le point à ne pas sous-estimer, c’est qu’un mauvais placement peut retarder une décision clinique ou déclencher une alerte inutile. Je préfère toujours corriger une électrode avant de conclure à une vraie anomalie. Cette rigueur minimale change beaucoup de choses, surtout quand le tracé doit guider une prise en charge rapide. Pour finir, je garde quelques réflexes simples qui rendent l’examen plus robuste.
Ce que je vérifie avant de valider un tracé ECG
- Les électrodes sont placées de façon symétrique et dans les bons repères anatomiques.
- La peau est propre, sèche et suffisamment préparée pour assurer l’adhérence.
- Le patient a gardé une position stable pendant l’enregistrement.
- Aucune dérivation ne montre un faux signal lié à un décollage ou à une inversion.
- Toute pose particulière est notée si elle s’écarte du schéma standard.
À mon sens, c’est cette discipline simple qui fait la différence entre un tracé décoratif et un examen réellement exploitable. Les électrodes ne sont pas un détail logistique: elles conditionnent la qualité de lecture, la fiabilité du diagnostic et, au bout du compte, la pertinence de la décision médicale.
