L’ECG ne mesure pas la force de contraction, mais il trace la succession des événements électriques qui déclenchent le cycle cardiaque. Pour bien le lire, il faut relier les ondes P, QRS et T aux phases de remplissage, de systole et de repolarisation, sinon on finit vite par confondre un délai de conduction, un trouble du rythme et une anomalie de repolarisation. C’est précisément ce lien, très concret en pratique clinique, qui permet de faire la différence entre un tracé banal et un tracé qui mérite une vigilance immédiate.
Les repères essentiels pour lire le cycle cardiaque sur un ECG
- L’onde P traduit la dépolarisation des oreillettes, juste avant leur contraction efficace.
- L’intervalle PR correspond au délai de conduction auriculo-ventriculaire, normalement entre 120 et 200 ms.
- Le complexe QRS marque la dépolarisation des ventricules et le début de la systole ventriculaire.
- L’onde T représente la repolarisation ventriculaire, donc la préparation à la phase de relaxation.
- Le QT et surtout le QTc disent combien de temps dure la systole électrique ventriculaire.
- Un ECG normal n’exclut pas à lui seul un trouble mécanique, une ischémie débutante ou une arythmie intermittente.
Ce que l’ECG montre vraiment du cycle cardiaque
Quand j’analyse un tracé, je pars toujours de cette idée simple : l’électricité précède la mécanique. Le nœud sinusal lance l’impulsion, les oreillettes se dépolarisent, le relais passe par le nœud auriculo-ventriculaire, puis les ventricules se dépolarisent avant de se contracter. L’ECG ne raconte donc pas une photographie du cœur au repos ou en mouvement, mais une chronologie précise.
Autre point important : l’ECG de surface enregistre une somme de signaux vue sous plusieurs angles. C’est pour cela qu’une même séquence peut changer d’aspect selon les dérivations, et qu’un trouble peut être très visible dans une zone du tracé mais discret ailleurs. Je lis donc à la fois le rythme, la conduction et la repolarisation, pas seulement une succession d’ondes.
Cette logique explique aussi pourquoi l’ECG doit rester interprété avec la clinique. Un tracé peut être électriquement organisé sans que l’hémodynamique soit bonne, et l’inverse est vrai dans certains contextes. C’est ce passage du signal à la mécanique qui donne tout son intérêt à l’examen, et qui prépare la lecture détaillée des ondes et des intervalles.
Lire les ondes et les intervalles sans se tromper
Je préfère toujours séparer ce qui est visible de ce qui est déduit. Une onde n’est pas un mouvement mécanique pur, et un intervalle n’est pas un temps mort : il décrit une étape de conduction ou de récupération. C’est là que beaucoup d’erreurs de lecture commencent.
| Élément | Ce qu’il traduit | Repère pratique | Ce que j’en retiens en clinique |
|---|---|---|---|
| P | Dépolarisation auriculaire | Elle précède chaque QRS dans un rythme sinusal | Sa disparition, son inversion ou sa multiplicité oriente vers un rythme non sinusal ou un foyer ectopique |
| PR | Conduction auriculo-ventriculaire | Normalement 120 à 200 ms | Un PR long signe un ralentissement de conduction, souvent bénin au premier degré, mais à contextualiser |
| QRS | Dépolarisation ventriculaire | Normalement 70 à 100 ms ; au-delà de 120 ms, je pense trouble de conduction | Un QRS large change la lecture du rythme et peut masquer d’autres anomalies |
| ST | Ventricules entièrement dépolarisés, début de la repolarisation | Segment souvent isoélectrique | Un sus-décalage ou un sous-décalage n’est jamais à banaliser s’il est cohérent avec le contexte |
| T | Repolarisation ventriculaire | Elle clôt la phase électrique ventriculaire | Sa forme varie beaucoup, mais une inversion ou une asymétrie nouvelle mérite attention |
| QT / QTc | Dépolarisation et repolarisation ventriculaires | QTc adulte souvent autour de 350 à 450 ms chez l’homme, 360 à 460 ms chez la femme | Un allongement expose au risque de torsades de pointes, surtout si un médicament ou un trouble ionique est en cause |
| RR | Temps entre deux QRS | Règle de base pour la fréquence et la régularité | Si l’intervalle varie de façon irrégulière, je pense d’abord à une arythmie |
À 25 mm/s, un petit carreau correspond à 40 ms et un grand carreau à 200 ms. C’est un détail technique, mais il change tout quand on veut vérifier un PR, estimer un QRS ou juger la durée du QT. Si la vitesse du papier ou l’amplitude sont mal réglées, l’interprétation devient trompeuse, même si le tracé paraît net.
Une fois ces repères posés, il devient beaucoup plus simple de raccrocher chaque onde aux vraies phases du cycle cardiaque.

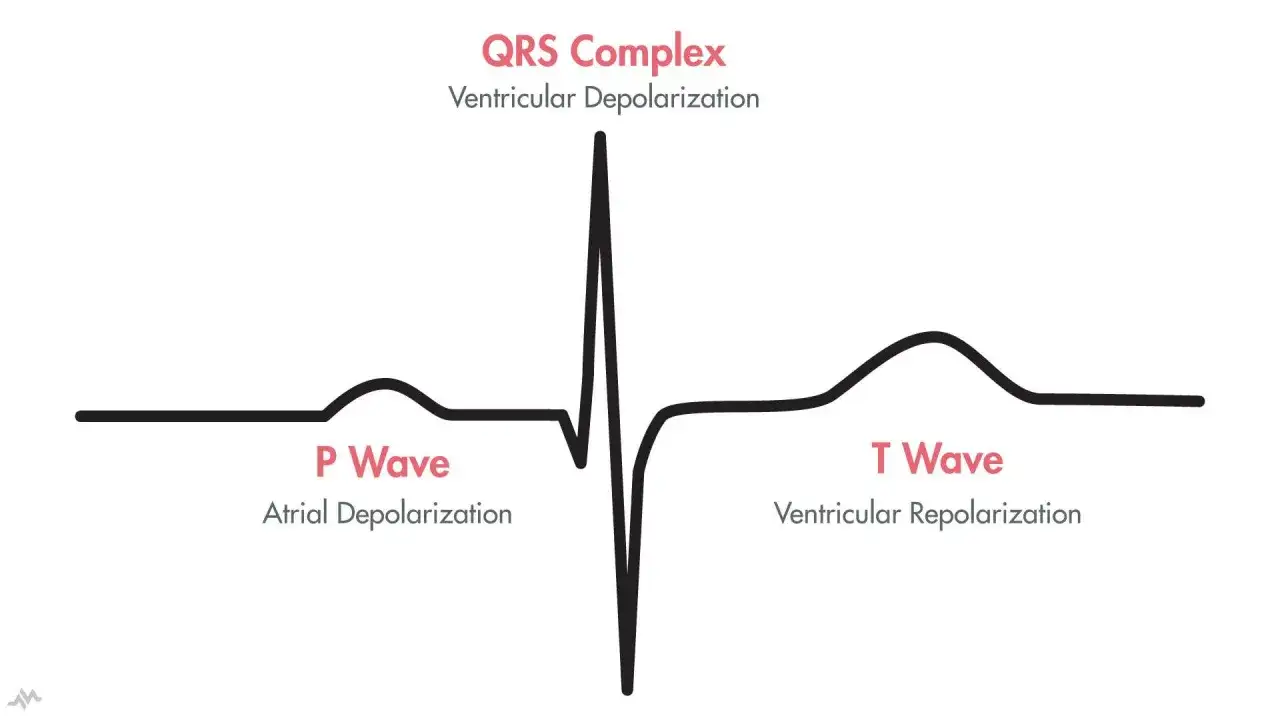

À quoi correspond chaque phase du cycle cardiaque
Le cycle cardiaque est plus lisible quand on le découpe en séquences. Je le fais souvent dans le même ordre, parce que le cœur ne fonctionne pas par blocs isolés mais par enchaînements très courts et très coordonnés.
- La fin de diastole et le remplissage ventriculaire se situent entre la T et l’onde P suivante. Les ventricules se relâchent, les valves auriculo-ventriculaires sont ouvertes et le sang s’y engage passivement.
- L’onde P correspond à la dépolarisation des oreillettes. Leur contraction suit de très peu et complète le remplissage ventriculaire. Cette contribution devient plus importante quand le ventricule est rigide ou quand la fréquence cardiaque monte.
- L’intervalle PR représente le délai de conduction au niveau du nœud AV et du système de His. Ce ralentissement physiologique laisse le temps au remplissage avant la contraction ventriculaire.
- Le complexe QRS marque la dépolarisation des ventricules. Il déclenche la systole ventriculaire, avec fermeture des valves auriculo-ventriculaires presque immédiatement après le début du QRS.
- Le segment ST correspond à une phase où les ventricules sont encore électriquement activés. Sur le plan mécanique, cela correspond à l’éjection, après la contraction isovolumique.
- L’onde T annonce la repolarisation ventriculaire. La relaxation mécanique suit, et la circulation revient progressivement vers la phase de remplissage suivante.
Il y a un point que je rappelle souvent : la repolarisation auriculaire n’apparaît pas clairement, parce qu’elle est masquée par le QRS. C’est un bon exemple de limite du tracé de surface : tout ce qui existe dans le cœur n’est pas forcément visible sur l’ECG. Quand on retient cela, on évite déjà une bonne part des confusions entre signal électrique et événement mécanique.

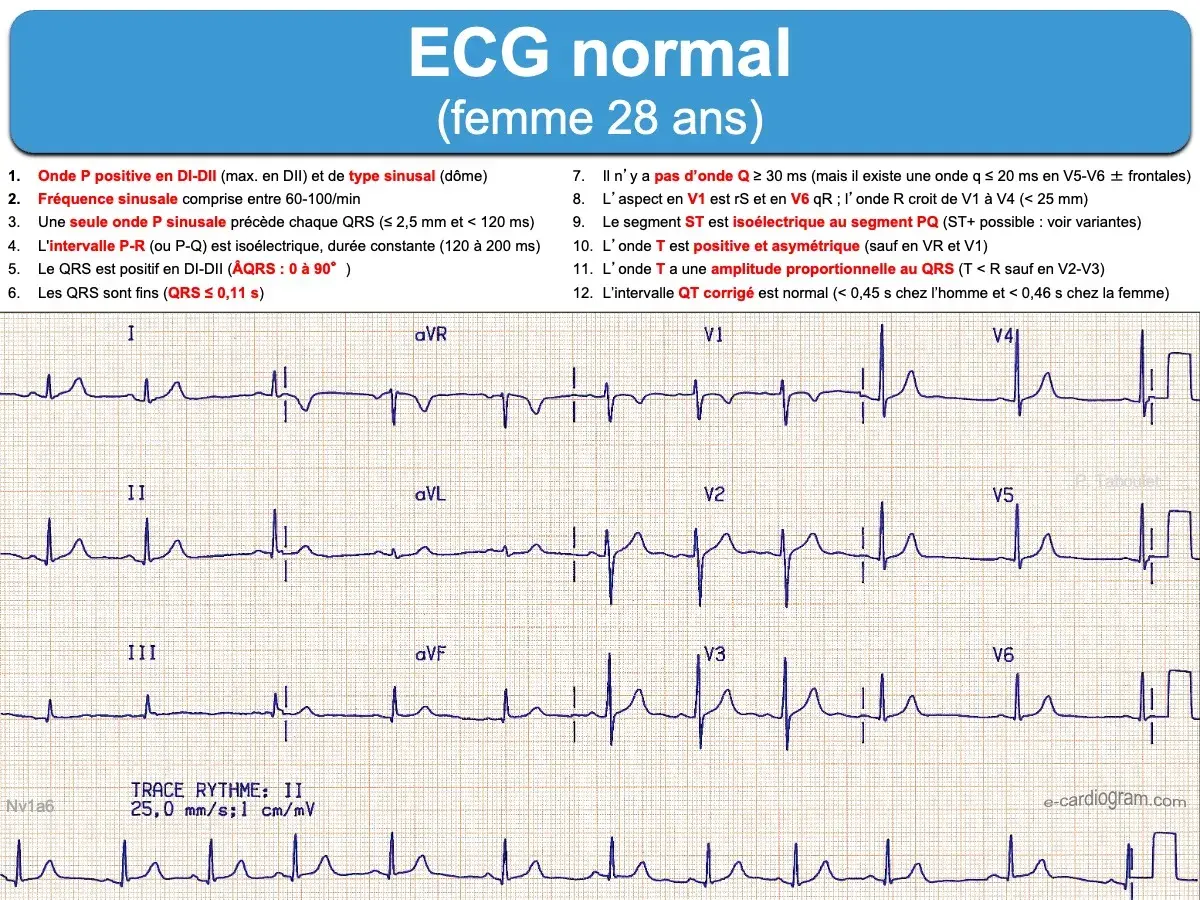

Reconnaître un tracé normal et ce que les chiffres doivent vous dire
Un ECG ne se juge pas seulement à l’œil. Les durées, les amplitudes et la calibration comptent autant que la forme générale du tracé. Je me méfie particulièrement des enregistrements qui semblent propres mais dont les réglages ont été oubliés ou modifiés.
| Paramètre | Valeur usuelle chez l’adulte | Ce que cela veut dire |
|---|---|---|
| Vitesse d’enregistrement | 25 mm/s | Référence classique pour mesurer les intervalles |
| Amplitude | 10 mm/mV | Une mauvaise calibration fausse les amplitudes et les comparaisons |
| PR | 120 à 200 ms | Au-delà, je pense ralentissement de conduction AV |
| QRS | 70 à 100 ms | À partir de 120 ms, il faut chercher un trouble de conduction intraventriculaire |
| QTc | Environ 350 à 450 ms chez l’homme, 360 à 460 ms chez la femme | Un QTc prolongé mérite de rechercher médicaments, ions, antécédents et contexte clinique |
| Régularité du RR | Stable en rythme sinusal | Une irrégularité marquée peut orienter vers une fibrillation auriculaire ou des extrasystoles |
Je préfère aussi mesurer le QT manuellement quand l’onde T est aplatie, bifide ou suivie d’une onde U, parce que les automates se trompent plus facilement dans ces situations. Ce n’est pas une défiance systématique envers la machine, c’est simplement une manière de garder une lecture clinique solide. Le chiffre seul ne suffit pas ; il faut voir la morphologie qui l’entoure.
Une fois ces repères présents, on voit mieux pourquoi certaines anomalies décalent tout le cycle au lieu de ne toucher qu’un seul point du tracé.
Les anomalies qui décalent le cycle cardiaque sur l’ECG
Quand un ECG devient anormal, je cherche d’abord quel étage du cycle est perturbé : l’origine du rythme, la conduction, la dépolarisation ventriculaire ou la repolarisation. Cette distinction évite de mettre tout le monde dans la même case, alors que les mécanismes et les risques ne sont pas les mêmes.
| Anomalie | Signature ECG | Effet sur le cycle | Ce que cela peut évoquer |
|---|---|---|---|
| Bloc auriculo-ventriculaire du 1er degré | PR allongé | Le passage de l’influx est ralenti, mais chaque onde P est encore suivie d’un QRS | Souvent bénin, mais à revoir si symptômes, médicaments bradycardisants ou contexte cardiaque |
| Bloc auriculo-ventriculaire avancé | Ondes P non conduites ou dissociation | Le cycle auriculaire et le cycle ventriculaire ne sont plus synchrones | Risque de bradycardie sévère, malaise ou syncope |
| Bloc de branche | QRS élargi, souvent au-delà de 120 ms | La dépolarisation ventriculaire est plus lente et moins synchrone | Trouble de conduction, cardiopathie sous-jacente, parfois simple variant selon le contexte |
| Fibrillation auriculaire | Pas d’onde P nette, RR irréguliers | La systole auriculaire disparaît et le remplissage devient irrégulier | Très important chez les patients âgés ou avec dysfonction diastolique |
| Extrasystole atriale ou ventriculaire | Battement prématuré, P anormale ou QRS large sans P préalable | Le cycle normal est interrompu par un battement anticipé | Palpitations, perception de « raté », parfois banal, parfois révélateur |
| QT long | QTc prolongé | La repolarisation ventriculaire est retardée | Médicaments, anomalies ioniques, syndrome du QT long, risque de torsades de pointes |
| Anomalie de repolarisation | ST ou T modifiés | La fin du cycle électrique est altérée | Ischémie, péricardite, trouble hydroélectrolytique, effet médicamenteux |
La différence entre un bloc et un QT long est très concrète : dans le premier cas, c’est surtout la conduction qui ralentit ; dans le second, c’est la récupération électrique qui s’allonge. Cette nuance change le niveau d’alerte, les examens à demander et parfois le traitement. C’est justement là que la méthode de lecture doit être la plus rigoureuse.
Comment j’analyse un ECG en pratique
Dans un contexte d’examen ou d’analyse, je procède toujours dans le même ordre. Cette discipline évite les lectures impressionnistes et permet de ne pas rater un détail important caché par un tracé très lisible en apparence.
- Je vérifie la calibration, la vitesse du papier et l’absence d’artefacts.
- Je regarde le rythme : présence des ondes P, régularité des RR, relation entre P et QRS.
- Je mesure les intervalles utiles : PR, QRS, QTc.
- Je compare le segment ST et l’onde T avec la ligne de base et, si possible, avec un ECG antérieur.
- Je relie le tracé aux symptômes, aux médicaments, aux ionogrammes et au contexte clinique.
Si l’ECG est normal mais que le patient a des symptômes intermittents, je ne m’arrête pas là. Un Holter, un enregistreur d’événements ou un monitoring plus long peut capturer ce que l’ECG de repos n’a pas vu. En cas de douleur thoracique ou de suspicion d’ischémie, un ECG isolé ne suffit pas non plus : il faut souvent répéter l’enregistrement et croiser avec les biomarqueurs et l’échocardiographie.
Dans la vraie vie hospitalière, les erreurs les plus coûteuses sont souvent simples : électrodes mal placées, artefacts de mouvement, tracé mal calibré, ou lecture trop rapide sans comparaison avec les traitements en cours. Je garde donc toujours un réflexe de sécurité : avant de conclure à une pathologie, je vérifie que le tracé est techniquement fiable et que l’interprétation colle vraiment au patient devant moi.
Ce qu’un bon tracé confirme et ce qu’il laisse encore ouvert
Un ECG bien interprété confirme surtout trois choses : l’impulsion naît au bon endroit, elle se propage sans blocage majeur, et la repolarisation reste dans des limites attendues. C’est précieux, mais ce n’est pas une photographie complète de la fonction cardiaque.
- Une anomalie électrique peut être intermittente et disparaître entre deux tracés.
- Une fonction de pompe peut être altérée malgré un ECG peu spectaculaire.
- Un médicament, une fièvre, une hypokaliémie ou une hypomagnésémie peuvent modifier le tracé sans maladie structurelle majeure.
- Un ancien ECG comparatif reste souvent l’un des meilleurs outils de tri.
En pratique, je demande toujours le contexte : symptômes exacts, heure d’apparition, traitements en cours, antécédents de syncope, et anciens tracés si le patient en dispose. C’est cette méthode, sobre et systématique, qui évite les surinterprétations. Un ECG raconte l’électricité du cœur, pas toute son histoire, et c’est précisément pour cela qu’il faut le lire avec méthode.
